可编程热板磁力搅拌器如何工作

磁力搅拌器

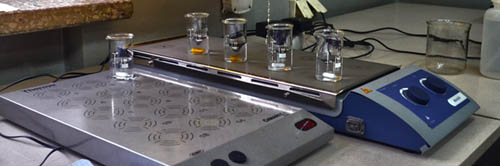

电热板磁力搅拌器是台式设备,设计用于处理高达极高温度的样品。如果不将搅拌器放在实验室中,研究人员通常会发现自己从事其他一些工作,那么如果不监控这些温度,可能会造成危险。这篇文章将描述可编程加热板磁力搅拌器的工作原理,以及它们如何在实验室中提高效率和安全性。

首先–什么是磁力搅拌器?

或者,什么是磁力搅拌器?与高架电动搅拌机和混合器不同,混合和搅拌作用由置于烧杯和烧瓶底部的特殊涂层的旋转棒磁体提供。将烧瓶放置在一块板上,在其下方是一个电动磁铁。

随着电动磁铁旋转(其速度由操作员控制),烧杯磁铁也同样旋转,从而执行搅拌和混合动作。混合时间也由操作员设置。

这是一种极其简单而有效的方法,可以将高达10升的样品以1600 rpm的速度(在某些型号中)混合。它们的一个缺点是,由于它们如何搅拌,样品粘度可能会受到限制。

电热板磁力搅拌器可将样品加热-在某些型号中为440⁰C(842⁰F)。

样品量,搅拌速度和高温性能的结合使得必须密切注意该过程。答案可在可编程加热板磁力搅拌器中找到。

仔细看可编程磁力搅拌器

以下各段将使您对设备的工作原理和功能有一些了解。今天的例子是CAT Scientific提供的微处理器控制的MCS 77可编程加热板磁力搅拌器。

它的重量约为3.9千克(8.5磅),直径为140毫米(5.5英寸),经过阳极氧化处理的铝制加热板,**加热板温度可精确控制在330⁰C(626⁰F)。从软启动(以避免样品飞溅)开始,速度可控制到1600 rpm。

液体和加热板的温度受模糊逻辑控制*,以提供快速加热时间,但不超过您在直观的防溶剂膜保护控制面板上设置的温度。您可以建立以下操作参数:

  • 搅拌型材
  • 温度和温度随时间上升或下降
  • 电热板和传感器温度
  • 马达转速

运行数据显示在明亮的背光LCD上。

与Pt100温度探头配对时的**选择

任何磁力搅拌器的重要功能包括防止过热,磁力炉故障以及其他可能导致搅拌器损坏以及对操作人员和附近设备造成危险的故障。

简要说明了Pt100温度探头是一种监视样品  温度与 操作员设置的热板温度的装置。

固定在支撑架上并与MCS 77电连接,将探针插入样品中,密切监视溶液的加热情况,并确认在整个搅拌周期中温度范围均保持在正常范围内。

作为安全功能,如果Pt100检测到溶液温度不安全升高,或者如果液体量降至不安全水平(通常是由于蒸发或烧杯破裂),则探头会自动终止搅拌器操作。

使用探头时,温度偏差为±0.3⁰C。

MCS 77安全功能包括:

  • 对所有安全功能的自检
    •热板故障
    •Pt100探针故障
    •液体不足,例如搅拌容器破裂
    •差异性安全开关(液体温度急剧下降)

记录保存是实验的重要组成部分,尤其是在食品和药品加工过程中,彻底的记录对于监管机构的后备检查至关重要。RS485接口允许通过PC控制MCS 77磁力搅拌器,该PC还记录运行参数以保持记录。
